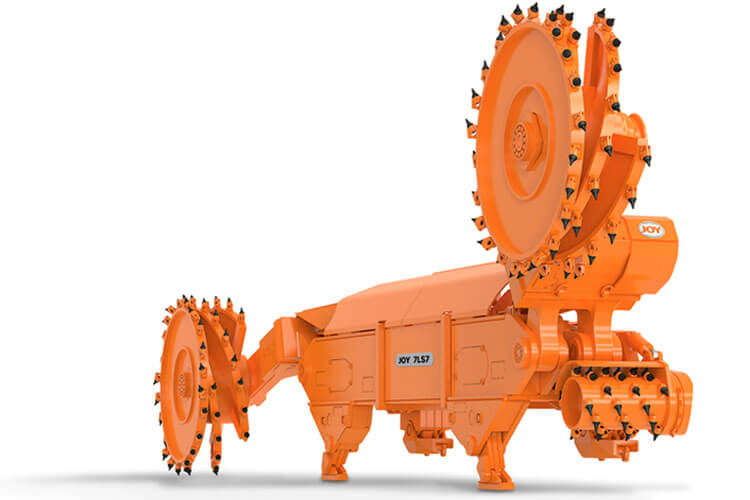

煤礦機械：Joy久益長壁采煤機

2020-05-15 15:03:06 來源：互聯網 瀏覽量：2853

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


　　久益于1976年推出了首臺全電動采煤機。自那時起，久益采煤機一直活躍于全球大部分高產長壁礦山中以及最苛刻的采礦環境下。針對1.3米到9.0米(4.3英尺到30英尺)的煤層厚度提供各種型號的采煤機。此外，此系列還提供全套系列的搖臂裝機功率選項，范圍為300至1100千瓦(402至1475馬力)。
　　Joy久益長壁采煤機：
　　提供各種截割高度，適用于1.3至9米(4.3英尺到30英尺)厚的煤層。
　　提供各種搖臂裝機功率選項(300千瓦到1100千瓦)
　　提供久益設計的滾筒以及各種截割寬度和直徑。
　　提供OptiDrive牽引系統，可在整個速度范圍內增加力矩
　　Faceboss控制系統幫助最大程度提高生產率，同時利用機載系統診斷減少停機時間
　　可安裝高級采煤機自動化(ASA)系統以實現自動化采礦循環
　　久益采煤機穩健耐用，提供高利用率，并采用模塊化設計。采煤機主機由一個電控箱和兩個曳引箱組成，形成了一種無底架的剛性結構。兩個搖臂使用由久益通過專有流程設計和生產的齒輪，這些流程是提高性能的至關重要因素。
　　安裝在久益井下開采設備上的Faceboss控制系統幫助提高生產率，并采用一套強大的工具，包括預先診斷和用戶友好型多語言顯示器。高級采煤機自動化等可選功能通過對截割剖面和煤巷內端回轉進行編程，幫助操作者最大程度提高生產率。
　　模塊化設計
　　長壁采煤機的模塊化設計包括五個主要結構組件：
　　主機：包括三個用螺栓連接在一起的高強度鋼結構，組成了沒有底架的薄型主要部分;此設計提在給定厚度的煤層中為材料通道供最大的底部間隙，并使井下運輸更為方便。
　　電控箱：包含電氣控制系統的中央部分;采空區側通往電氣控制器部分和電機，這意味著可在更安全的工作環境下完成正常維護。
　　牽引部分(2)：通過螺栓和固定銷固定在每個電控箱兩邊。下驅動器通過螺栓固定在牽引箱上，以便可將采煤機自定義安裝在刮板機和頂板支護包覆層內;提供多種下驅動器，可根據采礦條件和選定刮板機的要求選擇合適的下驅動器并安裝到采煤機上。
　　搖臂：高強度鋼箱內裝有截割電機和齒輪箱。搖臂油缸采用了與我們電動頂板支護相同的制造技術。這些油缸的壓力等級是行業標準的兩倍。鉆頭支架和截割滾筒均為內部生產，擁有更高的集成度和機器性能。傳動裝置通過專有流程進行設計，有助于最大程度提高性能。
　　久益長壁采煤機采用模塊化設計，亦方便高效制造和維修。久益采煤機設計力求使設備簡單、便于維護，很少使用特殊工具。此外，搖臂設計中集成了后罩旋轉機制，使組件堅固耐用，僅需極少的維護工作。
截割高度
設備高度
設備重量

7LS0
1.3 至 2.0 米
51 至 80 英寸
890 毫米
35 英寸
45,000 千克 100,000 磅
7LS1A
1.5 至 3.0 米
4.9 至 9.8 英尺
1.0 至 1.3 米
3.3 至 4.3 英尺
46,800 千克 103,000 磅
7LS1D
1.5 至 3.9 米
4.5 至 9.8 英尺
1.0 至 1.3 米
3.3 至 4.3 英尺
52,000 千克 115,000 磅
7LS2A
1.6 至 3.5 米
5.2 至 11.5 英尺
1.0 至 1.3 米
3.4 至 4.3 英尺
59,000 千克 130,000 磅
7LS3A
2.0 至 4.0 米
6.6 至 13.1 英尺
1.45 至 1.7 米
4.8 至 5.6 英尺
60,500 千克 133,000 磅
7LS5
2.0 至 4.5 米
6.6 至 14.8 英尺
1.5 至 1.9 米
4.9 至 6.2 英尺
81,700 千克 180,000 磅


曳引力
泵電機功率
曳引電機功率
破碎機電機功率
最大截割電機功率
7LS0
626 千牛
120,000 磅
20 千瓦時為 1
27 馬力時為 1
60 千瓦時為 2
78 馬力時為 2
不適用
335 千瓦時為 2
448 馬力時為 2
7LS1A
800 千牛
180,000 磅
11 千瓦時為 2
15 馬力時為 2
65 千瓦時為 2
87 馬力時為 2
不適用
600 千瓦時為 2
804 馬力時為 2
7LS1D
800 千牛
180,000 磅
11 千瓦時為 2
15 馬力時為 2
65 千瓦時為 2
87 馬力時為 2
不適用
600 千瓦時為 2
804 馬力時為 2
7LS2A
800 千牛
180,000 磅
11 千瓦時為 2
15 馬力時為 2
80 千瓦時為 2
107 馬力時為 2
55 千瓦
74 馬力
675 千瓦時為 2
905 馬力時為 2
7LS3A
800 千牛
180,000 磅
11 千瓦時為 2
15 馬力時為 2
80 千瓦時為 2
107 馬力時為 2
55 千瓦
74 馬力
675 千瓦時為 2
905 馬力時為 2
7LS5
800 千牛
180,000 磅
20 千瓦時為 1
27 馬力時為 1
110 千瓦時為 2
148 馬力時為 2
130 千瓦
174 馬力
750 千瓦時為 2
1005 馬力時為 2



---
